HEC-RAS

HEC-RAS (Hydrologic Engineering Center – River Analysis System) è uno dei software di riferimento a livello internazionale per la modellazione idraulica dei corsi d’acqua, delle piane inondabili e, più in generale, dei fenomeni di propagazione delle piene. Sviluppato dall’US Army Corps of Engineers, è ampiamente utilizzato sia in ambito professionale sia nella ricerca, grazie alla possibilità di costruire modelli monodimensionali (1D), bidimensionali (2D) e schemi accoppiati 1D/2D, così da rappresentare in modo flessibile sistemi idraulici anche complessi.

Cosa simula?

Dal punto di vista operativo, HEC-RAS permette di simulare sia condizioni di moto permanente sia transitorio. Questo significa che può essere impiegato tanto per analisi semplificate di profilo idrico quanto per studi più articolati, nei quali interessa ricostruire l’evoluzione temporale della piena, i livelli idrometrici, i tiranti, le velocità e gli scambi tra alveo principale e aree laterali. In ambito fluviale ciò lo rende particolarmente utile per verifiche di compatibilità idraulica, progettazione di opere, studi di pericolosità e supporto alla redazione di mappe di allagamento.

Come opera?

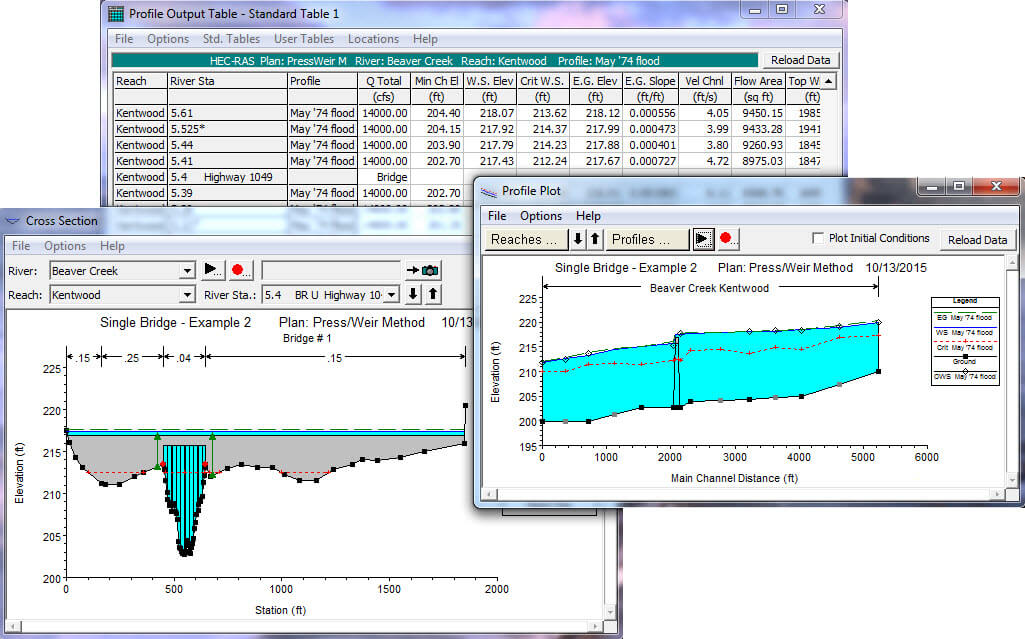

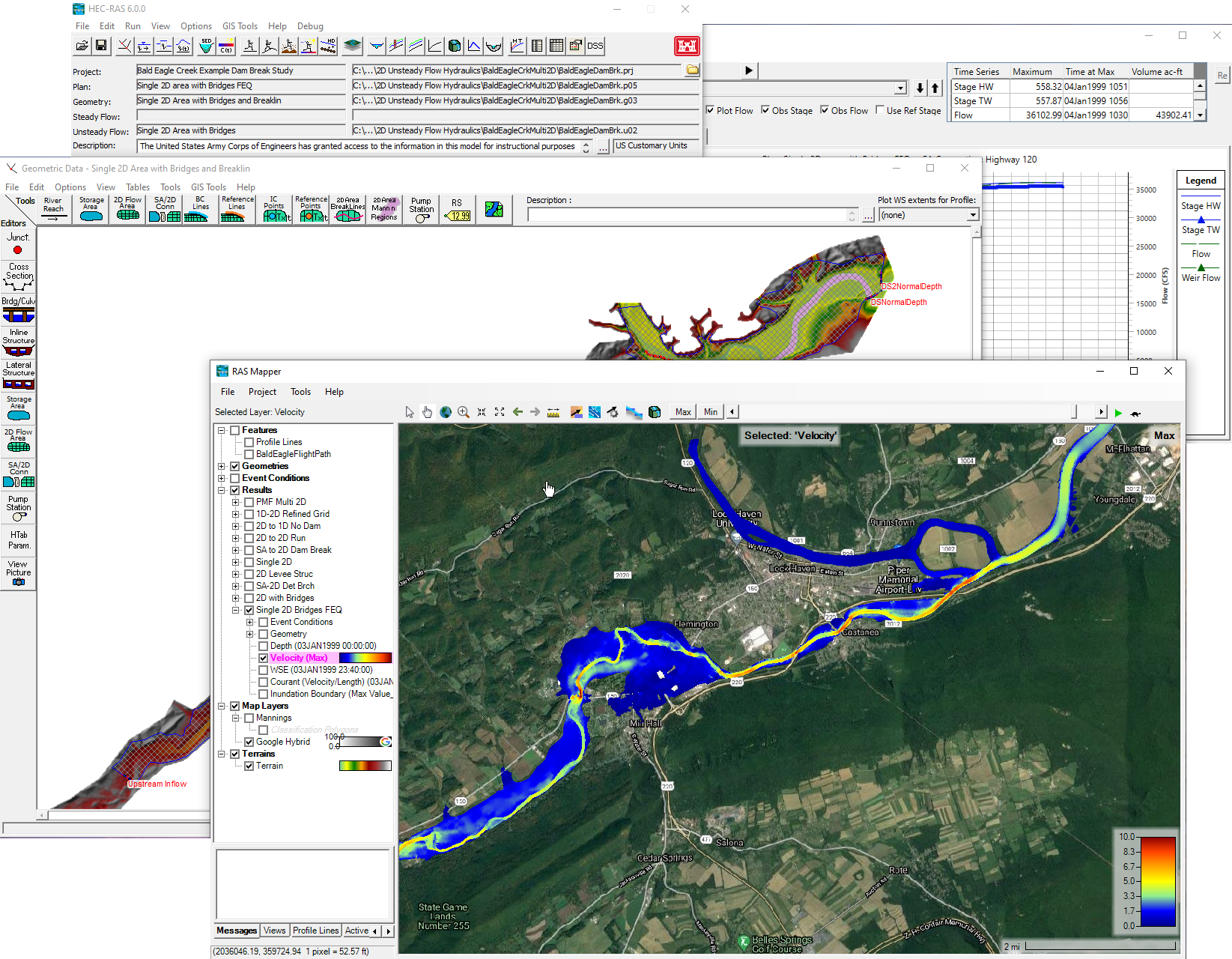

A partire da geometrie dell’alveo, modello digitale del terreno, opere idrauliche, coefficienti di scabrezza e condizioni al contorno, HEC-RAS consente di ottenere profili di rigurgito, idrogrammi in sezioni di interesse, campi di moto e soprattutto mappe di inondazione con estensione, profondità e velocità del deflusso. Questi output sono fondamentali non solo per la progettazione idraulica, ma anche per la pianificazione territoriale, la gestione del rischio e la valutazione degli effetti di trasformazioni urbanistiche o infrastrutturali.

La rappresentazione di opere e manufatti

Uno degli aspetti più interessanti è la possibilità di rappresentare opere e manufatti con un buon livello di dettaglio. Ponti, tombamenti, attraversamenti, soglie, argini, paratoie, sfioratori e casse di espansione possono essere inseriti nel modello e analizzati in termini di funzionamento idraulico. Questo permette di valutare come tali elementi influenzino il moto, generino perdite di carico, provochino rigurgiti o modifichino la distribuzione delle portate nelle diverse aree del dominio modellato.

Per lo studio delle esondazioni

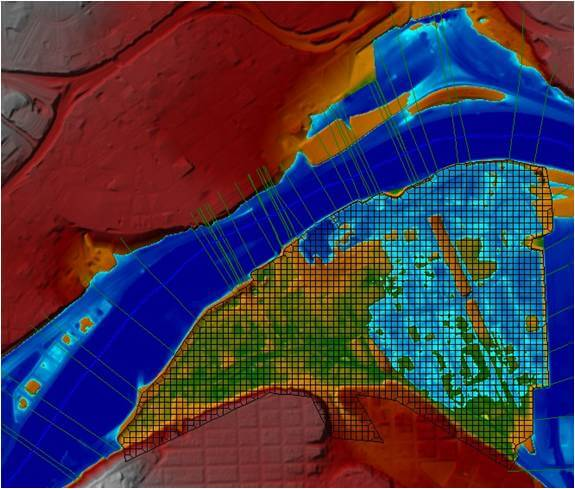

Nelle applicazioni 2D, HEC-RAS è particolarmente efficace per studiare l’esondazione su superfici ampie e morfologicamente articolate, dove una rappresentazione solo per sezioni non sarebbe sufficiente. La discretizzazione del territorio in celle di calcolo consente infatti di descrivere con maggiore realismo i percorsi preferenziali del deflusso, le aree di ristagno, le interazioni con la viabilità o con il tessuto urbano e la dinamica di espansione della piena. Per questo motivo il software è spesso adottato negli studi su fasce fluviali, reticoli secondari, aree periurbane e contesti nei quali la propagazione laterale dell’acqua è un elemento decisivo.

La modellazione

Va però chiarito che HEC-RAS non è un software “automatico” che produce risultati affidabili solo perché il modello gira correttamente. La qualità delle simulazioni dipende in modo diretto dalla qualità dei dati di ingresso e dalle scelte del modellatore. Topografia, definizione delle condizioni al contorno, assegnazione delle scabrezze, risoluzione della mesh 2D, rappresentazione delle opere e coerenza generale dello schema sono tutti fattori che incidono fortemente sul risultato finale. Un modello apparentemente sofisticato, ma costruito con dati poveri o con ipotesi non coerenti, può restituire risultati numericamente stabili ma tecnicamente poco credibili.

Specificità

Per questo HEC-RAS è particolarmente adatto a chi cerca uno strumento fisicamente coerente, trasparente nelle ipotesi e controllabile in ogni fase della modellazione. Richiede però esperienza nella lettura del comportamento idraulico del sistema e nella verifica critica degli output. Non basta ottenere una mappa di allagamento: occorre capire se il risultato è idraulicamente plausibile, se le condizioni al contorno sono congruenti, se le velocità sono realistiche e se il comportamento del modello riflette davvero il funzionamento del territorio studiato.

In sintesi

In sintesi, HEC-RAS è uno strumento potente e versatile, capace di supportare sia analisi di progetto sia valutazioni di rischio, purché venga utilizzato con consapevolezza tecnica. La sua forza non risiede nell’automatismo, ma nella possibilità di costruire modelli affidabili, leggibili e difendibili dal punto di vista ingegneristico, a condizione che il processo di modellazione sia guidato da dati adeguati e da solide competenze idrauliche.
